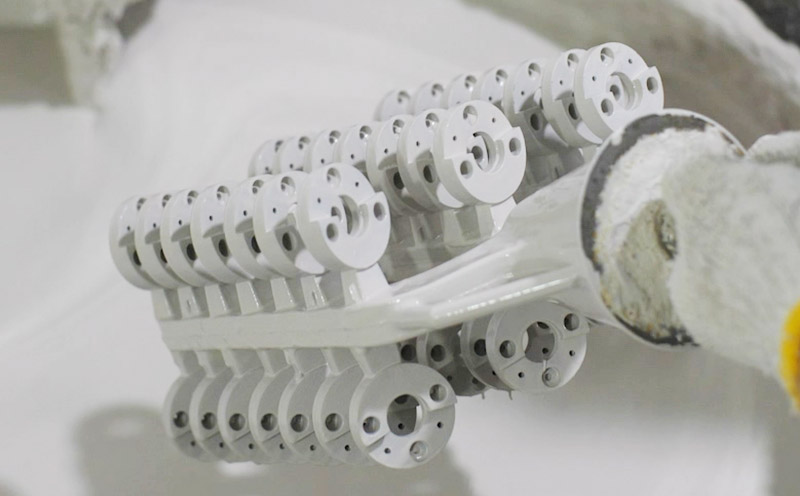

首先在了解面层涂料以前，把型壳各部分的意义讲一下，让大家对型壳有一个整体的了解。我们熔模精密铸造采用型壳一般为多层型壳。它是经过粘结剂和耐火粉料配成涂料后经浸涂、撒砂、干燥、脱蜡等工序后制成，再经高温焙烧后才能进行金属浇注。今天精密铸造厂家宇丰金属为大家详细聊聊制壳的面层涂料。

涂料有面层、过渡层与加固层之分，形成的相应涂层就称为面层、过渡层以及加固层。面层主要是负责铸件的表面质量，背层主要负责铸件的尺寸公差。在制壳操作中，撒砂的目的是使砂粒成为型壳的骨架而加固型壳，砂粒还能吸附涂料及溶剂，有固定涂料，使之停止流淌的作用；撒砂还能在干燥时分散硅凝胶的收缩应力，防止较大裂纹产生。撒砂能造成粗糙的背面，有利于层间结合，也有利于提高型壳的透气性。在我们昨天分析面层脱落时有一条就是面层砂不能太细，就是不能形成粗糙的背面；还有一个背层负责铸件尺寸公差，型壳背层强度不好，铸件发生鼓胀，铸件的尺寸公差肯定不能保证。所以，这些缺陷产生的原因实际上就在上面这些简单的理论中间。

面层涂料的作用就是精确复制蜡模的表面形状以及表面粗糙度，最后获得表面光滑、棱角清晰的铸件，而且与金属液直接接触。面层涂料由粘结剂、耐火粉料以及表面活性剂、消泡剂以及一些功能助剂组成。型壳面层的性能与面层涂料中耐火粉料有很大的依存关系。所以，这些耐火粉料肯定要有相应能承受高温金属的耐火度，而且要有好的热震稳定性；高温的化学稳定性；高温热膨胀收缩比较小；应含有部分较粗粉料，防止常温干燥及型壳开裂；应有一定的透气性，避免脱蜡开裂等等。

一、面层涂料的组成。面层肯定是使用硅溶胶涂料，但是，我们一般使用的是小粒径（6~10X10-³nm）的硅溶胶，与背层的硅溶胶分开使用。耐火粉料一般有锆英粉、电熔刚玉以及熔融石英粉等。面层砂粉一般采用300~325目的粒度。其中的助剂主要是改善面层涂料与蜡模润湿性的表面润湿剂以及消泡剂，有时候还加入悬浮剂以及干燥显示剂等等。面层涂料的粘度，一般来讲面层涂料的黏度与粉液比有关。在使用同样的原材料情况下，粘度随粉液比的增大而增大。但是，针对不同材料的产品，面层粘度的粉液比或者粘度会有所差别。

二、面层涂层的厚度，下面的图是一个吹气处理与正常生产后型壳厚度的对比，从中可以看出，一般正常制壳后的厚度大约是0.25mm。当然，这个是与面层涂料的粘度相关的。如果面层粉液比大，那么可能厚度会厚一点，但应该相差不大。之所以把厚度提出来，是有一个观点要说一下，就是山屋洋树先生提及的因为铸钢件壁厚进而决定面层用耐火材料的问题。精铸件（钢件）壁厚在20mm以内的面层涂料用的耐火粉料用标准级的锆英粉；壁厚超过20mm的大件必须使用陶瓷级的锆英粉。铸件的壁厚越厚越要使用高品位的锆英粉，否则铸件表面会粘砂和表面粗糙。因为一般国内原材料提供的材质报告单，很少有人会去复检，所以，当你的产品出现粘砂或者表面粗糙时，你首先要怀疑的是面层耐火粉料耐火度不够或者纯度不够。

三、面层型壳的透气性以及溃散性。在面层涂料中配入适当比例的熔融石英粉，就可以使这个问题得到完满解决。

以上就是就是熔模精密铸造中制壳的面层涂料的介绍，希望对大家有所帮助。江门精密铸造厂家宇丰金属成立于2003年，专注生产精密铸造、精密铸件、全硅溶胶熔模精密铸件、CNC数控加工出众的供应商,从模具制造到精密铸件生产提供联合开发和一站式定制化服务，致力为中国高端制造业提供质优的精密铸造，如果有相关关于精密铸造、精密铸件的问题，欢迎咨询我们喔！

（本文部分内容素材整理自网络分享，如有侵权，请及时联系小编删除。）
